金属软管
金属软管是由不锈钢波纹管外编一层或多层钢丝或钢带网套,两端是接头或法兰,用于输送各种介质的柔性元件。
特点:耐腐蚀、耐高温、耐低温(-196度-+420度)、重量轻、体积小、柔软性好。
用途:广泛用于航空,航天,石油,化工,冶金,电力,造纸,木材,纺织,建筑,医药,食品,烟草,交通等行业。

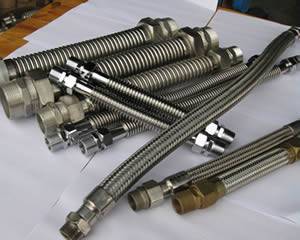

- 波纹金属软管和钢丝编织软管

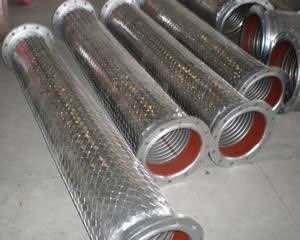

- 两根带有法兰的钢丝编织网套的金属软管

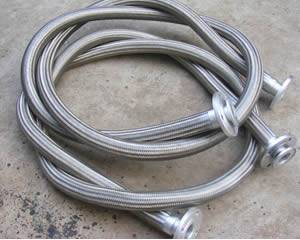

- 波纹管外缠绕网套的金属软管

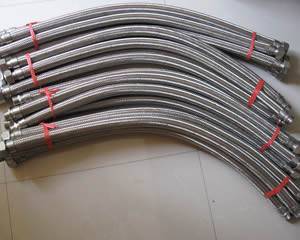

- 四捆捆扎起来两端带有接头的金属软管
公称通径mm | 内径mm | 外径mm | 最小弯曲半径mm | 最高工作压力MPa | |||
波纹管 | 带一层网套 | 静态 | 动态 | 一层网套 | 二层网套 | ||
8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 15 | 20 |
15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 15 | 20 |
20 | 2000 | 27 | 28.6 | 120 | 270 | 10 | 15 |
25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
350 | 347.6 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
