QS-Y型旋转接头

产品名称:QS-Y型旋转接头
 QS-Y型旋转接头是专门为印染行业设计的一种旋转接头,结构简单,内部仅有4个零件,安装维护方便,不需要任何专用工具。密封性能可靠,可自动调心、自动补偿、无需润滑。QS-Y型接头和管路的连接必须使用金属软管。 QS-Y型旋转接头
使用参数   最高转速:100r/min      最高温度:200℃       最高压力:1.6Mpa     适用介质:蒸汽
QS-Y型旋转接头示意图

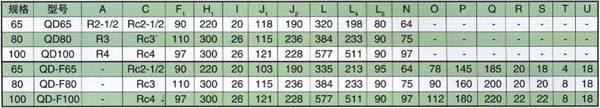

QD/QD-F型旋转接头规格尺寸
QD型旋转接头示意图
QD-F型旋转接头示意图

QD型旋转接头
QD-F型旋转接头

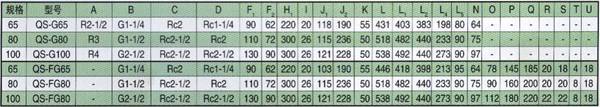

QS-G/QS-GF型旋转接头规格尺寸

QS-G型旋转接头图纸
QS-GF型旋转接头图纸

QS-G型旋转接头
QS-GF型旋转接头

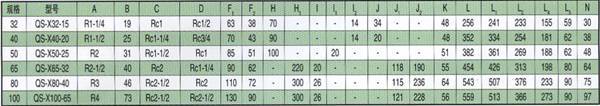

QS-X型旋转接头规格尺寸

QS-X型旋转接头示意图
QS-X型旋转接头图纸
QS-X型旋转接头

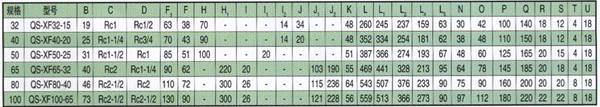

QS-XF型旋转接头规格尺寸
QS-XF型旋转接头
QS-XF型旋转接头切割图
QS-XF型旋转接头

QS-XF型旋转接头
